壓鑄鋁合金的種類及特性
點擊次數(shù)：3468
發(fā)布時間：2014-01-06
壓鑄鋁合金的種類及特性
Al-Mg 合金（鋁鎂合金）
Al-Mg鋁合金的性能特點是：室溫力學性能好；抗腐蝕性強；鑄造性能比較差，力學性能的波動和壁厚效應(yīng)都較大；長期使用時，有因時效作用而使合金的塑性下降，甚至壓鑄件出現(xiàn)開裂的現(xiàn)象；壓鑄件產(chǎn)生應(yīng)力腐蝕裂紋的傾向也較大等。Al-Mg合金的缺點部分抵消了它的優(yōu)點，使其在應(yīng)用方面受到一定的限制。
Al-Zn 合金（鋅鋁合金）
Al-Zn鋁合金壓鑄件經(jīng)自然時效后，可獲得較高的力學性能，當鋅的質(zhì)量分數(shù)大于10%時，強度顯著提高。此合金的缺點是耐蝕性差，有應(yīng)力腐蝕的傾向，壓鑄時易熱裂。常用的Y401合金流動性好、易充滿型腔，缺點是形成氣孔傾向性大，硅、鐵含量少時，易熱裂。
Al-Si 合金（硅鋁合金）

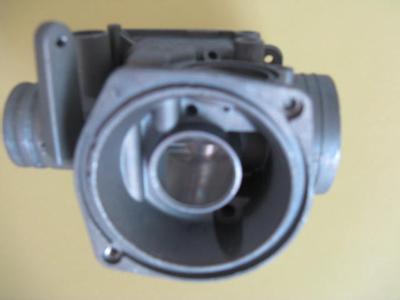

由于Al-Si鋁合金具有結(jié)晶溫度間隔小、合金中硅相有很大的凝固潛熱和較大的比熱容、線收縮系數(shù)也比較小等特點，因此其鑄造性能一般要比其他鋁合金為好，其充型能力也較好，熱裂、縮松傾向也都比較小。Al-Si共晶體中所含的脆性相（硅相）數(shù)量最少，質(zhì)量分數(shù)僅為10%左右，因而其塑性比其他鋁合金的共晶體好，僅存的脆性相還可通過變質(zhì)處理來進一步提高塑性。試驗還表明：Al-Si共晶體在其凝固點附近溫度仍保持良好的塑性，這是其他鋁合金所沒有的。鑄造合金組織中常要有相當數(shù)量的共晶體，以保證其良好的鑄造性能；共晶體數(shù)量的增加又會使合金變脆而降低力學性能，兩者之間存在一定的矛盾。但是由于Al-Si共晶體有良好的塑性，能較好的兼顧力學性能和鑄造性能兩方面的要求，所以Al-Si合金是目前應(yīng)用最為廣泛的壓鑄鋁合金。但是硅鋁合金的外觀顏色偏暗，如果后期不噴涂，使用
三價鉻鈍化前，應(yīng)先進行表面除硅洗白。
