A380要做到耐鹽霧500小時(shí)的案例
點(diǎn)擊次數(shù)：4662
發(fā)布時(shí)間：2018-07-14
本案例客戶為浙江省臺(tái)州市宏翔不銹鋼制品有限公司，需要將材料編號(hào)為A380的壓鑄鋁合金，做鈍化處理，耐中性鹽霧測試500小時(shí)，成膜顏色不限，產(chǎn)品必須符合歐盟環(huán)保相關(guān)規(guī)定。
根據(jù)客戶的要求，本公司工程人員參考我公司在東莞市某港資壓鑄同類案例的經(jīng)驗(yàn)，制定了一下相關(guān)工藝方案：
一，確定客戶使用鈍化工藝流程為： 除油清洗---水洗----活化處理----水洗-----鈍化處理---水洗---干燥。工藝中考慮該客戶已將工件拋光，因此工藝中省去了除垢除硅工序，保留了活化工序，確保鈍化工藝流程的科學(xué)合理，有助于工件提高鈍化效果。
二，根據(jù)工藝流程、工件加工和表觀情況、品質(zhì)要求等要素確定了各工序的技術(shù)參數(shù)，使本案例的處理要求得到更強(qiáng)有力的保證，工序中的除油采用該客戶原有除油劑，具體管控措施由其按照原規(guī)定執(zhí)行。工序中所有水洗按照我司的要求，對(duì)水洗槽進(jìn)行改造，保持一定量新鮮水補(bǔ)充和污水體排放，處于溢流狀態(tài)，并要求加強(qiáng)水洗槽的管理，水洗槽使用一段時(shí)間后做清潔工作，保證無污垢。 使用純水或去離子水，保證PH值6.5-7.5之間，每次水漂洗洗時(shí)間30-60秒?；罨ば颍翰捎?0-15%的稀工業(yè)硝酸或5-10%的硫酸，浸泡1min，要求每天上班前或槽液渾濁時(shí)需及時(shí)更換。鈍化工序是流程中的重點(diǎn)工序，使用藥劑是三價(jià)鉻鈍化劑，型號(hào)sy-40201；藥劑稀釋比例是15，稀釋后藥劑的的PH值控制在3.8～4.5范圍內(nèi)，處理溫度控制在30-40度，嚴(yán)格控制溫度不可超40度，浸泡處理時(shí)間5分鐘。而干燥工序采用了烤爐烘干，烤爐烘干溫度控制在100度之內(nèi)。鈍化后，要求請放置24小時(shí)再做鹽霧測。
三，本公司工程人員也為該客戶制定嚴(yán)格的添加方法。
根據(jù)客戶生產(chǎn)驗(yàn)證，材料A380耐中性鹽霧測試500小時(shí)，是完全可以做到！

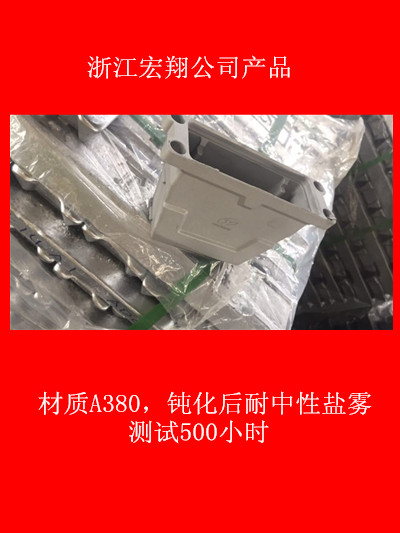

處理工件照片
