導致無鉻鈍化劑鈍化后表面顏色不均勻的原因及解決辦法
點擊次數(shù)：5306
發(fā)布時間：2018-12-07
鋁合金無鉻鈍化劑，有些客戶反映剛開始使用時，顏色比較均勻，可使用一段時間后出現(xiàn)成膜顏色不均，那么出現(xiàn)顏色不均原因究竟在哪里？又該如何解決？
鋁合金無鉻鈍化劑產(chǎn)生顏色不均有可能是原因：一是無鉻鈍化劑配槽稀釋后，由于水質等因素的影響，PH值沒在正常的適用范圍，按照無鉻鈍化劑配方設計，無鉻鈍化劑最佳的成膜環(huán)境PH值應在3.8-4.2，在這個PH值范圍內(nèi)，無鉻鈍化劑的成膜效果最佳；一般的情況下，配槽后PH值可能出現(xiàn)的偏低，也就是酸性過大，解決的辦法是用5%的氨水或0.1%的氫氧化鈉溶液進行調(diào)整，使其在使用范圍；二是無鉻鈍化劑的濃度過高或過低，過高或過低的濃度，首先表現(xiàn)出來的PH值也不會在使用范圍，濃度過高可以用水稀釋到正常的PH值，濃度過低，表現(xiàn)出來的情況是PH值過高，可以通過補充藥液降低PH值；三是被鈍化表面狀態(tài)不均勻，成分不一致。解決問題的辦法是通過機械或化學的拋光辦法使工件表面均勻，材質一致。

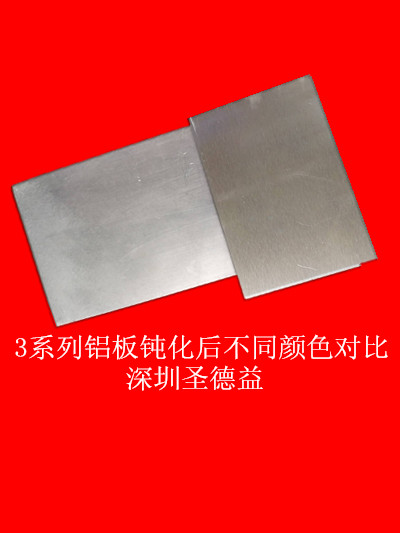

無鉻鈍化后淺黃色產(chǎn)品
