烘烤溫度和時(shí)間對(duì)耐高溫三價(jià)鉻鈍化膜的耐腐蝕性影響？
點(diǎn)擊次數(shù)：4246
發(fā)布時(shí)間：2019-04-23
鋁合金鈍化，一般都是要求成膜烘烤溫度在100度之內(nèi)；但是有一些工件，鈍化后，在后工序需經(jīng)過(guò)高溫烘烤工序，因而一般性的鋁三價(jià)鉻鈍化劑無(wú)法使用，必須用耐高溫型的鋁合金三價(jià)鉻鈍化劑（sy-40202），在烘烤溫度和時(shí)間兩個(gè)關(guān)鍵要素中，他們對(duì)鈍化劑成膜耐腐蝕性影響是不同的。
本公司曾經(jīng)聯(lián)合使用客戶，對(duì)其ADC12產(chǎn)品高溫烘烤鹽霧情況進(jìn)行測(cè)試，結(jié)果如下：：烘烤250-300度，烘烤時(shí)間不超1-3分鐘的，中性鹽霧24-48小時(shí)；烘烤200-250度，時(shí)間30分鐘內(nèi)，中性鹽霧48-72小時(shí)；烘烤150-200度，時(shí)間30分鐘之內(nèi)，中性鹽霧可達(dá)96-168小時(shí)；烘烤100-150度的，時(shí)間30分鐘之內(nèi)，中性鹽霧可達(dá)168小時(shí)以上。在整個(gè)測(cè)試過(guò)程中，最后得出的結(jié)論是：烘烤溫度的高低對(duì)鋁合金鈍化成膜的影響遠(yuǎn)大于時(shí)間長(zhǎng)短對(duì)鈍化膜的影響。
因此，在高溫烘烤工序中，要保證較好的耐腐蝕性，根據(jù)烘烤溫度和烘烤時(shí)間對(duì)耐高溫三價(jià)鉻鈍化膜的影響程度不同，控制溫度比控制時(shí)間更為關(guān)鍵。

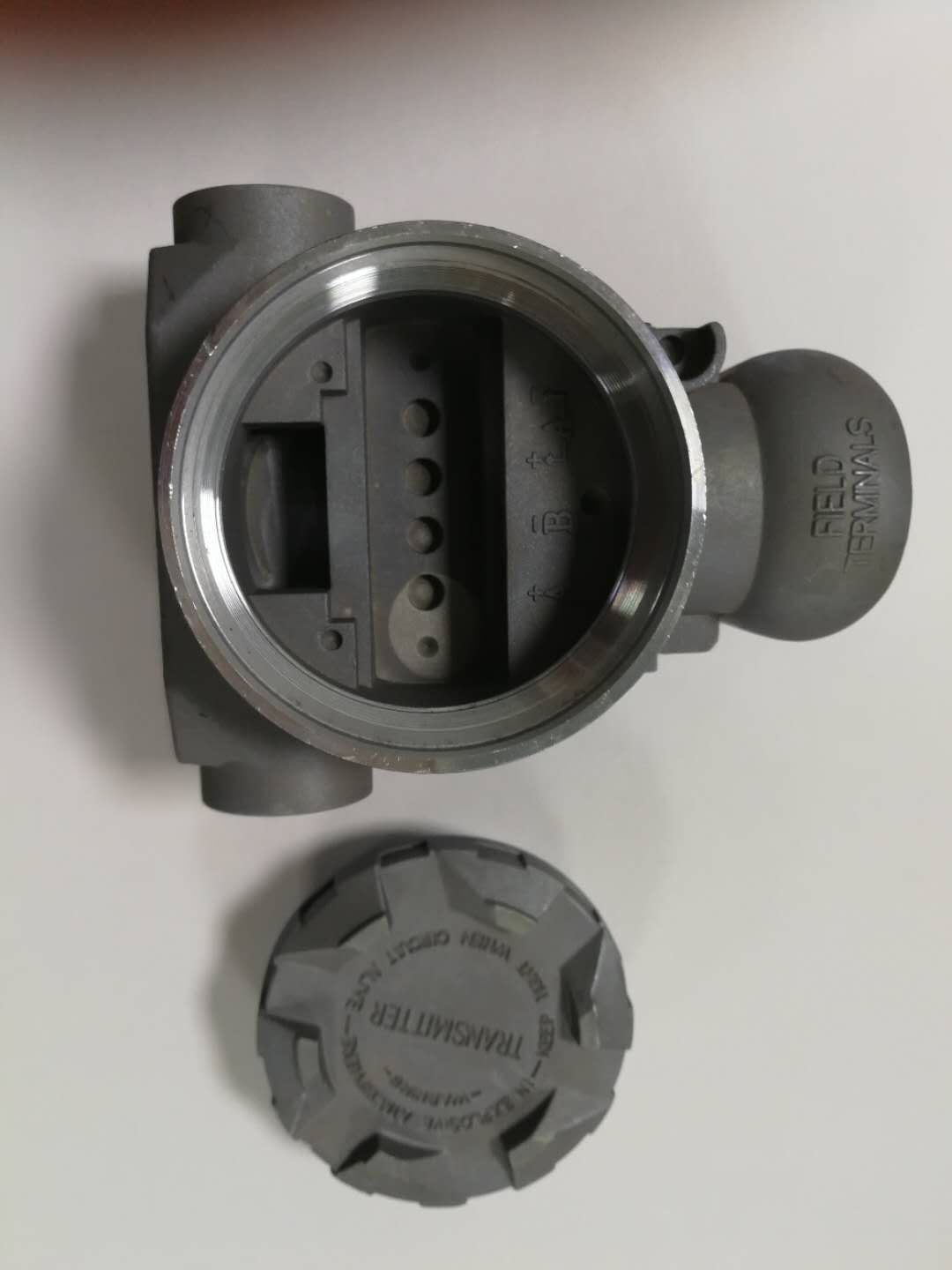

耐高溫鈍化工件圖片
