經(jīng)典案例分享|鋁合金鈍化膜高溫烘烤后的耐腐蝕情況
點(diǎn)擊次數(shù)：3559
發(fā)布時(shí)間：2021-05-21
最近有客戶問鋁合金鈍化膜高溫烘烤后的耐腐蝕性怎么樣？本文將以圣德益公司的經(jīng)典案例為大家提供參考。

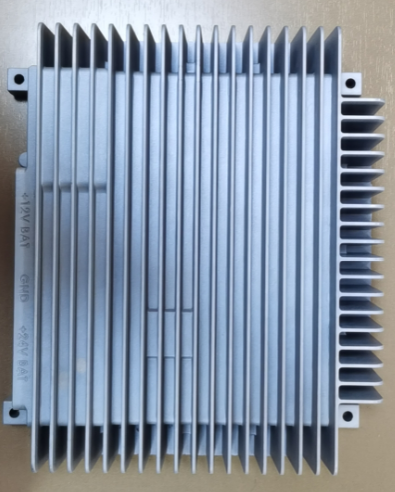

本案例客戶是在深圳市龍華新區(qū)觀瀾潤(rùn)塘的一家精密壓鑄公司。該案例客戶使用工藝方法是：采用清洗、活化、鈍化工藝，在工藝上與其它鈍化基本一樣，參數(shù)也是大同小異，唯一區(qū)別的是使用耐高溫鈍化劑。
案例中使用的鋁合金三價(jià)鉻耐高溫鈍化劑為圣德益公司榮譽(yù)出品型號(hào)SY-40202耐高溫鈍化劑，其烘烤溫度可適應(yīng)150-300度左右的高溫烘烤。
案例客戶所使用工藝參數(shù)是：耐高溫鈍化劑的濃度為15%，鈍化的時(shí)間5分鐘，加溫35度。采用不同的方法測(cè)試，其結(jié)果如下：
高溫烘烤300度，烘烤時(shí)長(zhǎng)5分鐘，鹽霧測(cè)試24小時(shí)以后才開始出現(xiàn)腐蝕點(diǎn)；烘烤溫度250度，烘烤時(shí)長(zhǎng)約10分鐘，鹽霧測(cè)試36小時(shí)開始出現(xiàn)腐蝕點(diǎn)；烘烤溫度200度，烘烤時(shí)長(zhǎng)20~25分鐘，鹽霧測(cè)試48小時(shí)完全沒有腐蝕點(diǎn)，而測(cè)試至72H開始出現(xiàn)腐蝕，烘烤溫度150度，烘烤15分鐘，鹽霧測(cè)試120小時(shí)無腐蝕點(diǎn)，而從144小時(shí)開始出現(xiàn)腐蝕，烘烤100度左右的，鹽霧測(cè)試200小時(shí)沒有腐蝕。
從本案例的測(cè)試結(jié)果看，高溫烘烤對(duì)鹽霧影響比較大，也說明了鋁合金耐高溫鈍化劑相對(duì)于一般鈍化劑來說，耐高溫效果是優(yōu)秀的。
以上就是今天分享的內(nèi)容，希望能為大家答疑解惑，如有疑惑歡迎隨時(shí)咨詢，您也可關(guān)注我司公眾號(hào)（VX搜索：圣德益科技有限公司）或者登錄我司官網(wǎng)查看更多金屬表面處理的相關(guān)知識(shí)。
