鋅合金鈍化，耐腐蝕性與哪些工藝有關(guān)？---耐腐蝕性專題
點擊次數(shù)：2412
發(fā)布時間：2021-02-01
鋅合金具有易于鑄造，便于復雜結(jié)構(gòu)的工件的制造，鋅合金的耐腐蝕性受純度影響很大，要求純度比較高，所以從制造的可靠性看，鋅合金制造件完善的工藝保障，都會進行鈍化處理，下面與大家分享鋅合金鈍化，耐腐蝕性與哪些工藝有關(guān)？
第一點與鋅合金鈍化耐腐蝕性有關(guān)的工藝是表觀研磨拋光，拋光與否影響鋅合金鈍化的耐腐蝕性，耐腐蝕鹽霧要求高于72小時的的鋅合金鈍化處理前，應(yīng)該采取機械拋砂，拋丸、振動研磨、化學拋光的方式處理，確保表面污垢完全清除干凈，無過多的雜質(zhì)。例如，同樣的工藝，使用我公司鋅合金鈍化液SY-40201X，不研磨的工件一般耐腐蝕鹽霧可以達到48-72小時，研磨過的工件可以達到96-150小時。
第二點與鋅合金鈍化耐腐蝕性有關(guān)的工藝是鈍化的工藝方法，鈍化的工藝采取清洗、活化、鈍化，或加封閉的工藝比較完善，很多用戶喜歡省去活化工序，活化工序?qū)Ρ３植考砻娴臐崈魺o雜質(zhì)和促進更好的成膜有很好的作用，應(yīng)盡可能省去，例如，同樣的部件，使用我公司鋅合金鈍化液SY-40201X，活化再鈍化的耐腐蝕性高于不活化直接鈍化的耐腐蝕性。而加入鈍化工序，更能極大的提高耐腐蝕性能，具體在第四點論述。
第三點與鋅合金鈍化耐腐蝕性有關(guān)的工藝是鈍化藥水的選擇，目前行業(yè)中鋅合金鈍化藥水的中性鹽霧測試基本在24-48小時，我公司的鋅合金鈍化藥水如按第二點工藝描述，不佳封閉的前提下，鹽霧可以達到150小時，加封閉后耐腐蝕鹽霧更高。
第四點與鋅合金耐腐蝕性有關(guān)的工藝是封閉藥水的選擇，對于鹽霧高于150小時以上的，鈍化后可以加入無機導電封閉處理，在我是鋅合金鈍化處理后，配套使用無機導電封閉，其耐鹽霧時間可以高于240小時。
由上可見，鋅合金鈍化，耐腐蝕性與工藝選擇實施相關(guān)，要獲得比較高的耐腐蝕性，就應(yīng)該做好表面的研磨、選擇好工藝流程、鈍化或封閉藥劑。

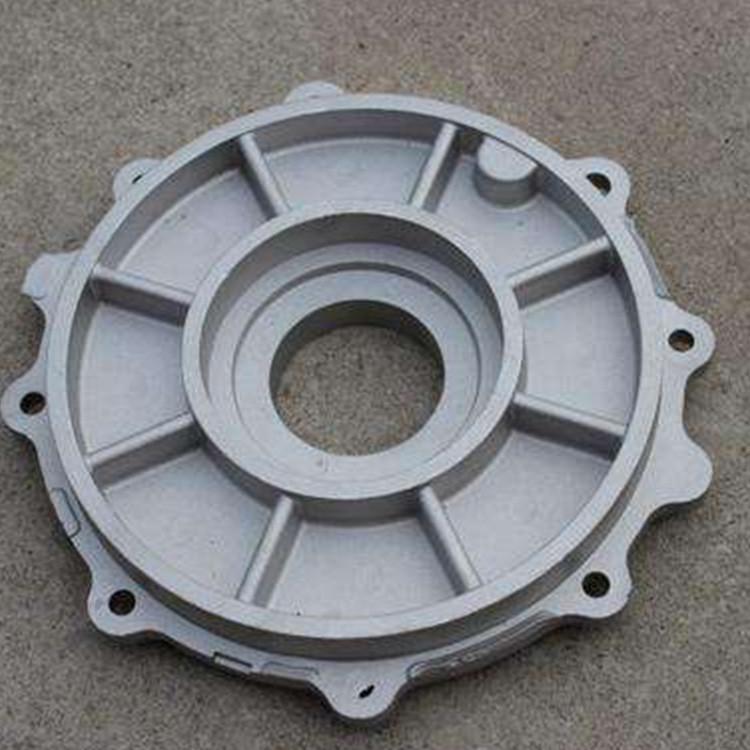

鋅合金240小時鈍化
