鋅合金鈍化，一種耐腐蝕性鹽霧可高于240小時的鈍化劑--耐腐蝕性專題
點擊次數(shù)：2754
發(fā)布時間：2021-02-02
鋅合金鈍化，目前一般性的鈍化液耐腐蝕鹽霧在48小時左右，在這里我為大家介紹一種耐腐蝕性中性鹽霧可以達到240小時的鈍化劑。
該產(chǎn)品是用于鋅合金的非六價鉻鈍化液，是以三價格為基礎(chǔ)的鈍化液；鈍化后可形成淡藍可見的轉(zhuǎn)化膜;其防蝕性能優(yōu)于六價鉻鈍化工藝;使用方式可以是浸漬、噴淋、手工擦拭。該產(chǎn)品鈍化后成膜具有低接觸電阻特性，是一種符合MIL-DTL-81706B小于5000μOhm/平方英寸耐熱性高的無機鈍化膜層
該產(chǎn)品通過QPL認(rèn)證，符合甚至超過MIL-DTL-81706及MILDTL5541的耐腐蝕標(biāo)準(zhǔn),根據(jù)ASTMB-117及DINENIS9227中性鹽霧 測試標(biāo)準(zhǔn)；鋅合金鈍化后耐腐蝕鹽霧超過150小時，符合等級1A和3；在以上鹽霧基礎(chǔ)上，如配套使用無機導(dǎo)電封閉劑，其鹽霧可以達到240小時以上。
使用該產(chǎn)品，可以根據(jù)中性鹽霧高低選擇使用工藝，具體按以下方法選擇：
1，中性鹽霧150小時以下的工藝： 脫脂--水洗--活化--水洗--鈍化處理—水洗,
2，中性鹽霧150-360小時或以上的工藝： 脫脂--水洗--活化--水洗--鈍化處理—水洗-封閉處理--水洗
3，中性鹽霧低于72小時的工藝： 脫酯除油-–水洗--鈍化處理-水洗
在使用過程中，應(yīng)注意工藝參數(shù)的管理， 對于三價鉻鈍化層，溫度和浸沒時間有著相對的影響。鈍化液溫度較高則浸沒所需時間較短，鈍化液溫度較低則浸沒所需時間較長。為了得到優(yōu)良的防腐性能，建議使用以下組合：
1，30℃ 4分鐘 (2-6 分鐘),；2，40℃ 2分鐘 (1-3 分鐘)。
如果您從事鋅合金鈍化，建議您可以試試這種耐腐蝕比較好的鈍化劑，可以體會到成本增加不多，但耐腐好蝕性會大大超出您的預(yù)期。

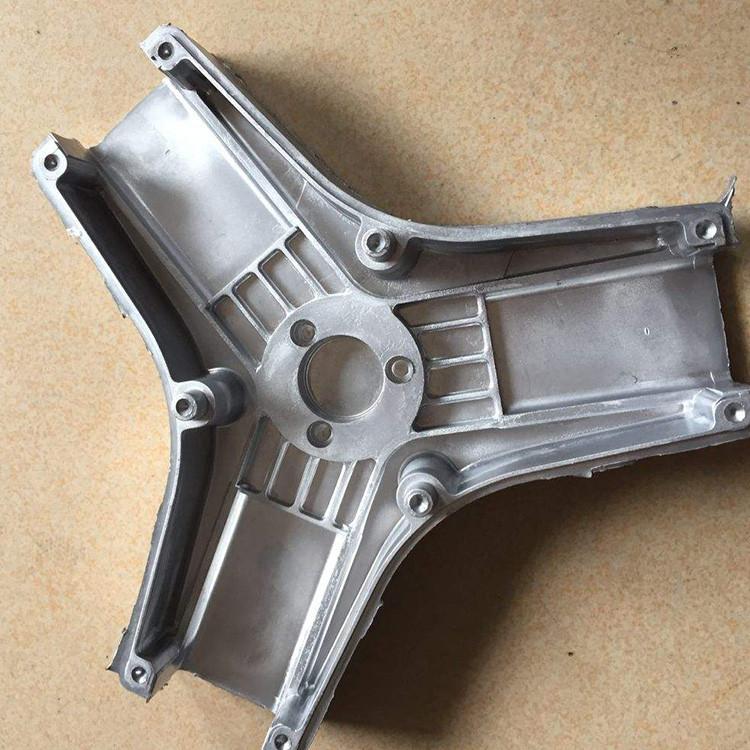

鋅合金鈍化效果
