科普：鋁合金三價(jià)鉻鈍化劑不同的膜色生產(chǎn)工藝
點(diǎn)擊次數(shù)：2815
發(fā)布時(shí)間：2021-04-20
客戶在使用三價(jià)鉻鈍化劑鈍化處理鋁合金產(chǎn)品時(shí)，一般會對表面的成膜提出不同的色澤要求，而鋁合金鈍化成膜顏色一般與材料以及除油、活化、鈍化三道工序密切相關(guān)。
材料一定的情況下，三道工序藥劑的酸堿性、作業(yè)溫度和時(shí)間、作業(yè)方式不同，顏色都會有差別，對此我將不同成膜顏色做法在下面給大家一一介紹，希望能給各位鈍化產(chǎn)品調(diào)整成膜顏色提供幫助。

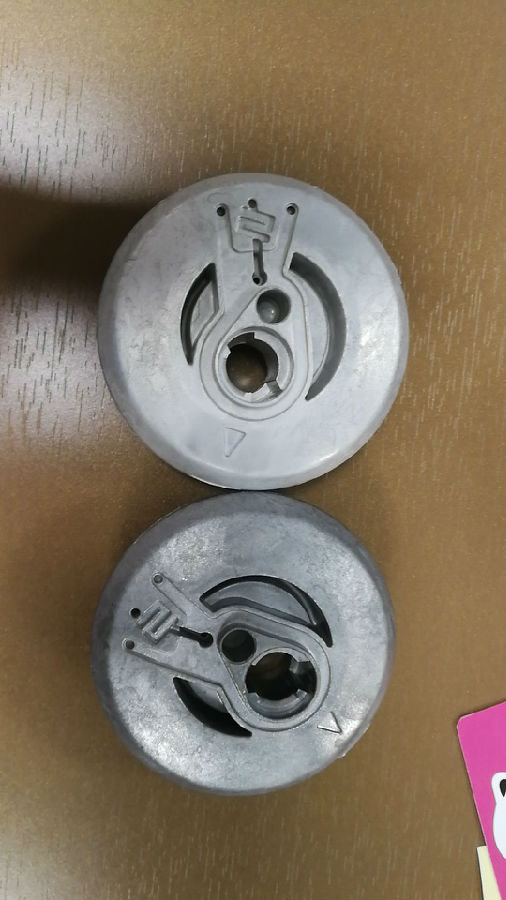

本色鈍化
鋁合金三價(jià)鉻鈍化膜色要求本色的，在生產(chǎn)過程中，建議使用堿性清洗劑，清洗劑溫度應(yīng)低一些，清洗時(shí)間盡可能短，作業(yè)流程中不要使用酸性活化，以SY-40201三價(jià)鉻鈍化劑為例，鈍化時(shí)間控制在60-90秒，常溫浸泡，其成膜顏色即為本色，耐鹽霧可以達(dá)到72小時(shí)以上。
淺藍(lán)色鈍化
鋁合金三價(jià)鉻鈍化膜色要求為淺藍(lán)色的，建議使用酸性清洗劑，或堿性清洗劑加活化工序處理，鈍化時(shí)間（鈍化劑與上同，下同）控制在2-3分鐘，溫度為常溫，成膜即為淺藍(lán)色。
淺金黃色鈍化
鋁合金三價(jià)鉻鈍化膜色要求為淺金黃色的，建議使用堿性清洗劑，且清洗濃度加大一點(diǎn)，溫度高一些，浸泡時(shí)間加長；可以使用或不使用活化工序，鈍化時(shí)間控制在3min，成膜顏色即可為淺金黃色。
深藍(lán)色鈍化
鋁合金三價(jià)鉻鈍化膜色要求為深藍(lán)色的，可以在成膜為淺藍(lán)色的做法上，加長鈍化的浸泡時(shí)間為5-7min，或?qū)⑩g化藥水加溫至35度浸泡，成膜即可成深藍(lán)色。
從上面可以看出，使用鋁合金三價(jià)鉻鈍化劑鈍化處理的鋁合金產(chǎn)品時(shí)，不同顏色有不同的做法，有經(jīng)驗(yàn)的工程師會根據(jù)材料及成膜色澤的深淺，在以上的基礎(chǔ)上，通過調(diào)整配方、調(diào)整工藝參數(shù)或工藝流程做出更多符合客戶要求的顏色。
