鋁合金鈍化，鹽霧720小時(shí)工藝應(yīng)注意的問題
點(diǎn)擊次數(shù)：5978
發(fā)布時(shí)間：2021-10-22
壓鑄鋁合金中性鹽霧要達(dá)到720小時(shí)，工藝方法如下：
1，壓鑄產(chǎn)品需要進(jìn)行除垢處理，壓鑄件表面脫模劑等雜志比較多，除垢是保證高鹽霧的必要步驟。
2，選擇完善的、科學(xué)合理的工藝路線：除油-水洗-活化-水洗-超聲波水洗-一次鈍化-水洗-二次鈍化-水洗-烘干。
3，關(guān)鍵工序的參數(shù)胡管控：1），作為高鹽霧要求的鈍化處理工藝，活化不可以省去，很多朋友為省事，經(jīng)常把活化工序省掉，這是不可以的；2）一次鈍化要是用20%的高濃度，加溫35-40度處理，時(shí)間不少于5分鐘，最好10分鐘；3）二次鈍化使用濃度不低于20%，溫度55-60度，時(shí)間5-10分鐘。

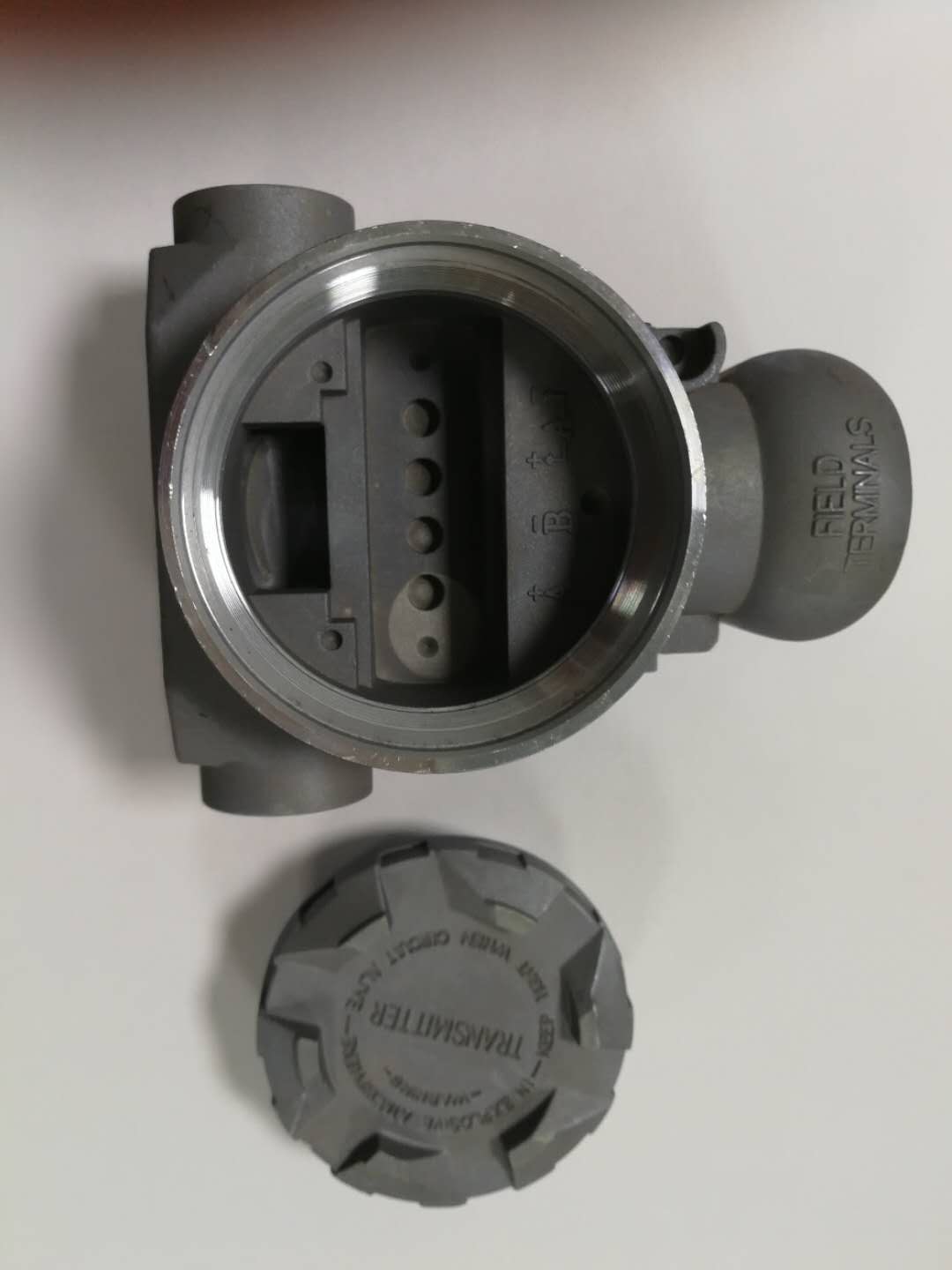

按照以上工藝，ADC12材料,720小時(shí)是完全可以保證的，對(duì)于其他材料，材質(zhì)的不同，鹽霧有高低，最好的鹽霧可以達(dá)到960小時(shí)。
